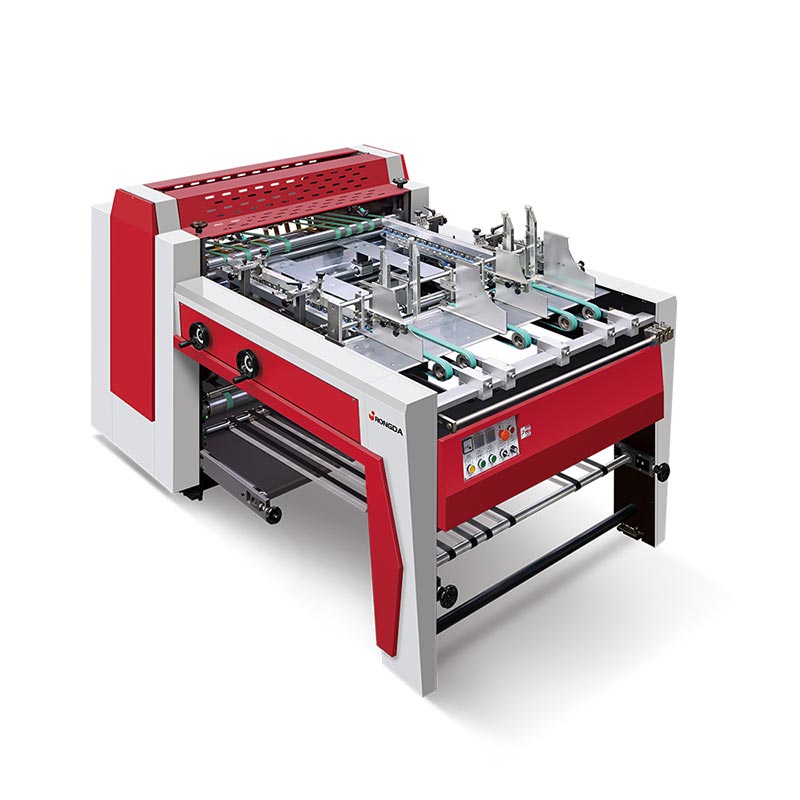

Сұр тақтайшаны кесетін машина

Rongda Grey Board Grooving Machine - сұр тақта мен картонды өңдеуге арналған арнайы жабдық. Оның негізгі қызметі жоғары дәлдіктегі, тегіс жиекті ашу, қағаз өнімдеріндегі V-тәрізді ойықты дәл басқару, оңай картонның жоғары сапалы, анық контурын жасау үшін бүктеңіз.

Құрылғының келесі негізгі мүмкіндіктері бар:

Ең алдымен, дәл V-тәрізді ұяшық: бұл сұр тақтаны ойық автоматының негізгі функциясы. The жоғары жылдамдықты айналатын V-тәрізді пышақ материалдың бетіндегі V-тәрізді ойықтарды кесіп, тегіс болуын қамтамасыз етеді. жиектері және бұдырлары жоқ.

Екіншіден, ойықтың тереңдігін реттеуге болады: машина әртүрлі материалдардың қалыңдығына негізделуі мүмкін. ойықтың тереңдігін дәл бақылау. Оның жұмыс принципі: «Сұр пластина қабатына дәл ойық, тіндердің зақымдалуын болдырмаңыз», осылайша дайын өнімнің құрылымдық беріктігі мен сапасын қамтамасыз етеді иілу. Тәжірибелі операторлар пышақты реттеу арқылы ойықтың тереңдігін қолмен реттей алады.

Үшіншіден, өндіріс тиімділігі жоғары: дәстүрлі қолмен жұмыс жасаумен салыстырғанда, өндіріс тиімділігі жабдықтың саны бірнеше есе артып, операторлардың еңбек сыйымдылығы айтарлықтай төмендейді. Бір адам тиімді және тұрақты үздіксіз өндіріске қол жеткізу үшін бүкіл машинаны басқара және басқара алады.

Өнім параметрі (спецификация)

Rongda Greyboard ойық машинасының құрылымы: берік және сенімді өнеркәсіптік үлгі

Жоғары сапалы жартылай автоматты сұр тақта ойығын кесу машинасы, оның құрылымдық дизайны берік және берік болуы керек. ұтымдылық. Төменде оның негізгі құрамдас бөліктерінің құрылымдық принциптерінің 1.жүйелі талдауы берілген:

Рама (қатты негіз): негізгі жақтау қалыңдатылған болат пластина мен жоғары сапалы шойын композиттік құрылымды қабылдайды. Бұл құрылымдық тұрақтылық өңдеу дәлдігіне жетудің физикалық негізі болып табылады.

2. Трансмиссиялық жүйе (қуат тарату ядросы):

Тасымалдау платформасы: жабдық екі өңдеуді жүзеге асыра алатын қос қоректендіргіш қоректендіру құрылымының дизайнын қабылдайды процедуралар бір мезгілде. Пресс роликті типті автоматты түзету құрылғысын қолдану арқылы өңдеу дәлдігі ± 0,2 мм-ге жетуі мүмкін, бұл өңделген өнімнің өлшемдік консистенциясын тиімді қамтамасыз етеді. өнімдер.

3. Ойық құрастыру (өңдеуді орындау блогы):

Құрал компоненттері: вольфрам карбиді (карбид) жүзі, оның тозуға төзімділігі және қарапайымға қарағанда жоғары температураға төзімділігі жоғары жылдамдықты болат бірнеше есе жоғары.

Ерекше өзгешеліктері:

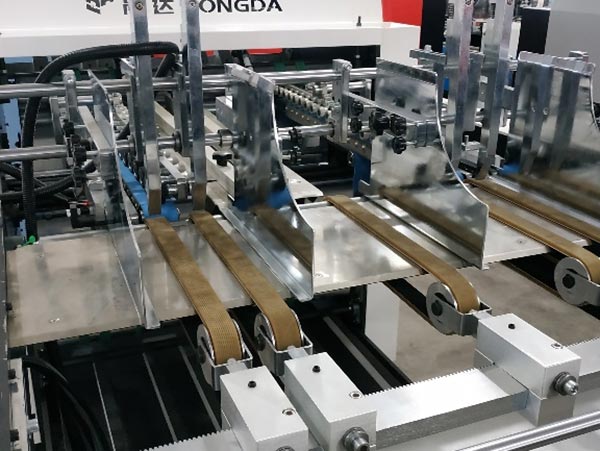

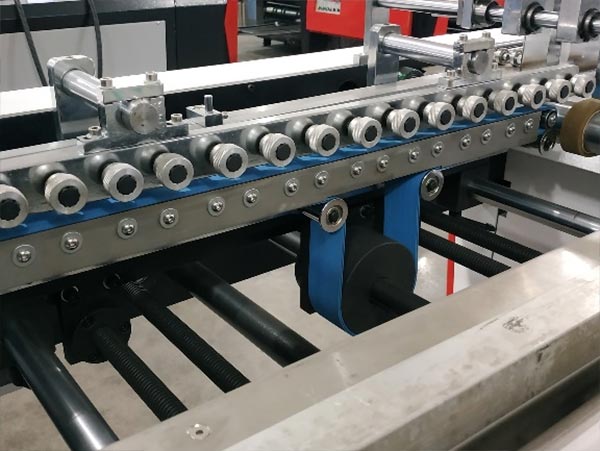

1. Төменгі белдеу арқылы берілетін екі фидер. Ол тоқтаусыз жүгіре алады.

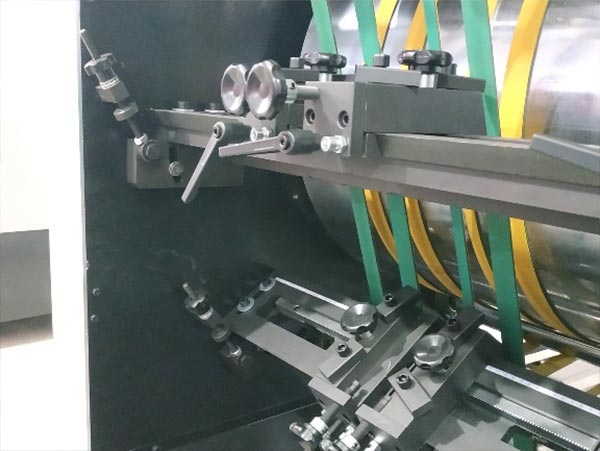

2. Ұзартылған түзету құрылғысы картонды тасымалдау жағдайын қамтамасыз етеді және ойықтардың дәлдігін қамтамасыз етеді.

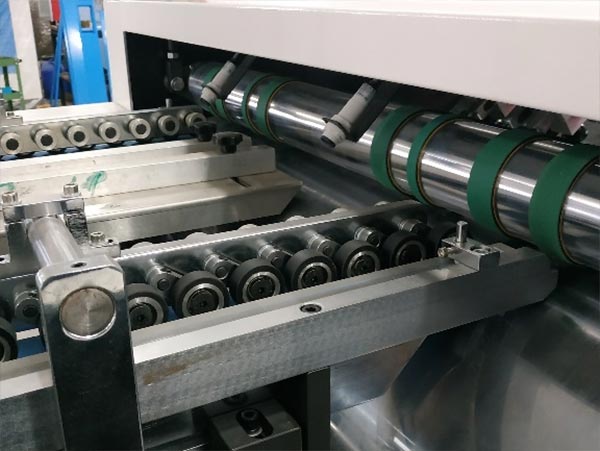

3. Белдіктің қызмет ету мерзімін ұзарту үшін белдіктің ішіне мойынтіректер орналастырылған.

4. Санақ құрылғысы.
5.Машина әртүрлі өндірістік қажеттіліктерді қанағаттандыру үшін 80-ден 135 градусқа дейін реттелетін 9 пышақпен жабдықталған.

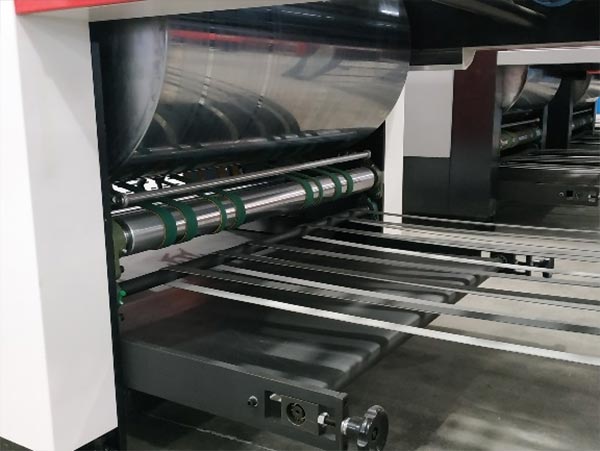

6.Қалдық конвейер таспасы дайын өнімді қалдықтардан бөліп, еңбек сыйымдылығын төмендетеді және өндіріс тиімділігін арттырады.

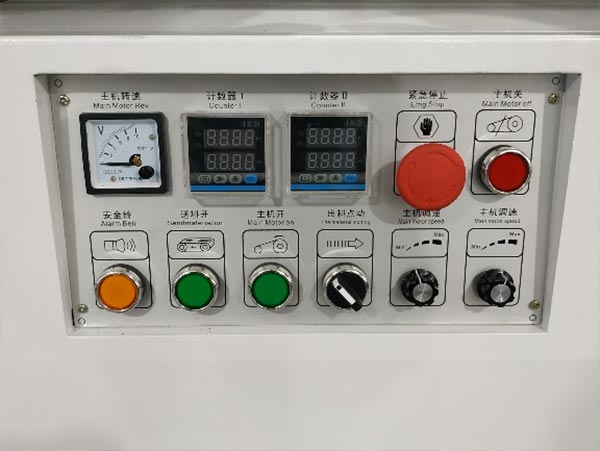

7. Жұмыс тақтасы белгішелерді қабылдайды және операция қарапайым және түсінуге оңай.

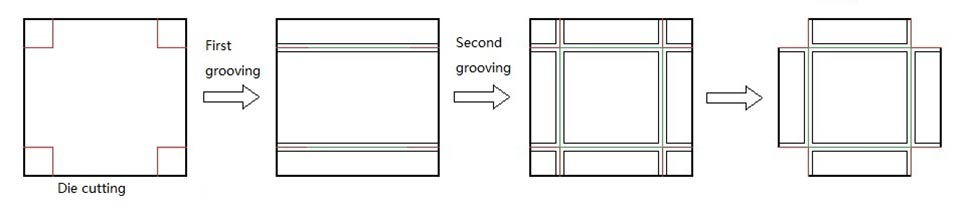

Жұмыс барысы:

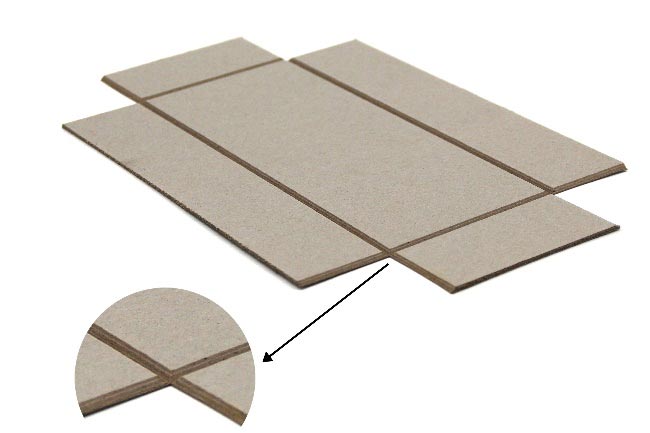

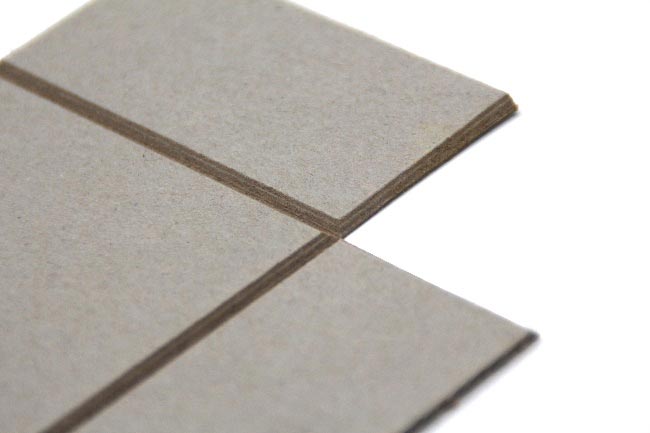

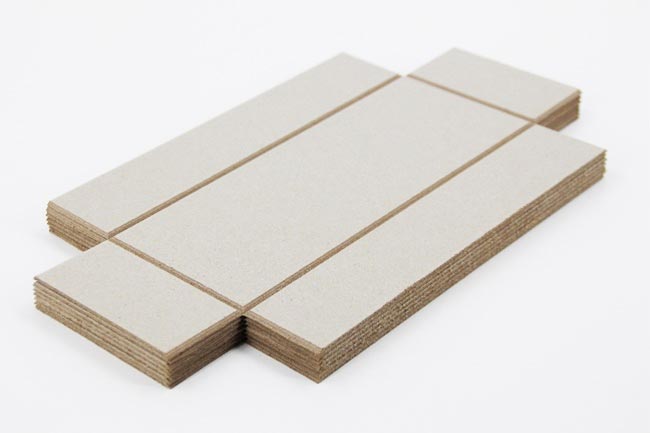

Үлгі:
